Основные понятия:

  • „  Сплит-система – система кондиционирования воздуха, состоящая из двух

    блоков: внешнего и внутреннего.

  • „  Производительность кондиционера – количество тепла, которое кондиционер может отвести из кондиционируемого помещения за единицу времени, измеряется в кВт.

  • „  Инвертор – кондиционеры, у которых имеется возможность изменения частоты вращения двигателя компрессора. Инверторные кондиционеры делятся на:

    • простые (только компрессор инверторного типа);

    • полностью инверторные (инверторный не только компрессор, но и моторы вентиляторов наружного и внутреннего блоков), полностью инверторные системы обладают лучшими характеристиками по энергоэффективности и уровню шума.

  • „  Энергоэффективность – это отношение количества вырабатываемых кВт холода на 1 кВт потребляемой электроэнергии.

  • „  Мульти-сплит-система - система кондиционирования, состоящая из нескольких блоков: одного внешнего и нескольких (обычно от 1 до 5) внутренних. Каждый внутренний блок соединен с внешним блоком отдельной трассой с хладагентом.

  • „  VRF-система – мультизональная система кондиционирования, состоящая из нескольких блоков: одного внешнего (единого или объединенного из нескольких модульных) и нескольких (обычно от 4 до 64) внутренних блоков. Внутренние блоки соединяются с внешним блоком общей трассой с хладагентом.

  •  Хладагент – рабочее вещество систем кондиционирования, применяемое для передачи тепловой энергии, которое меняет свое фазовое состояние (жидкость-газ-жидкость). В кондиционерах разрешено применение только озонобезопасных хладагентов.

  • Чиллер – холодильная машина, обычно со встроенным гидромодулем (насосной группой), предназначенная для организации системы кондиционирования типа чиллер-фанкойл с промежуточным теплоносителем /холодоносителем (вода или растворы гликолей).

  • Теплоноситель /холодоноситель – промежуточное вещество между источником холода и объектом охлаждения. К хладоносителям относятся: вода, водные растворы солей, растворы веществ, замерзающих при низких температурах.

  • Фанкойл – устройство, содержащее теплообменник и вентилятор.

  • Зимний комплект – позволяет кондиционеру работать на охлаждение при минусовых температурах наружного воздуха без потери мощности. Состоит из нагревательных элементов: электрический подогрев картера компрессора и дренажного шланга. Подогрев картера защищает компрессор от выхода из строя (основные причины – недостаток масла в компрессоре, который возникает из-за того, что растворенный в масле хладагент резко вскипает при пуске и выносит масло в холодильный контур – что приводит к масляному голоданию компрессора и его повышенному износу), подогрев дренажного шланга предотвращает образование ледяной пробки. Также в состав зимнего комплекта входит регулятор температуры конденсации и датчик температуры конденсации, которые контролируют обороты вентилятора, а при снижении температуры наружного воздуха до критической, останавливают его.

Устройство кондиционера

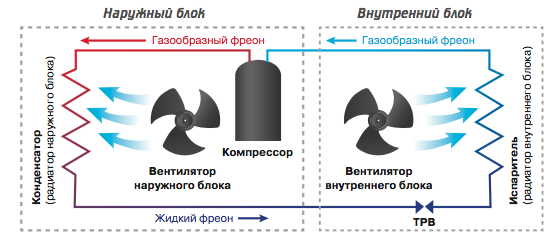

Для того чтобы наглядно объяснить принцип устройства кондиционера, мы нарисовали для тебя базовую схему.







  • „Вентиляторы – располагаются во внутреннем и внешнем блоке кондиционера, создают потоки воздуха, обдувающего конденсатор и испаритель.
  • „ Дроссель – устройство для ограничения подачи жидкости или регулирования потока рабочего материала.
  • „ Испаритель – теплообменник, в котором хладагент переходит из жидкого состояния в газообразное за счет теплоты поступающей от воздуха помещения, располагается во внутреннем блоке кондиционера. Воздух, продуваемый через испаритель, охлаждается, когда кондиционер работает в режиме охлаждения, и нагревается, когда кондиционер работает в режиме обогрева (тогда испаритель становится конденсатором).
  • „Капиллярная трубка – дросселирующее устройство в бытовых и полупромышленных системах, обеспечивает расширение хладагента и снижение его температуры.
